产品详情
一、产品简介：

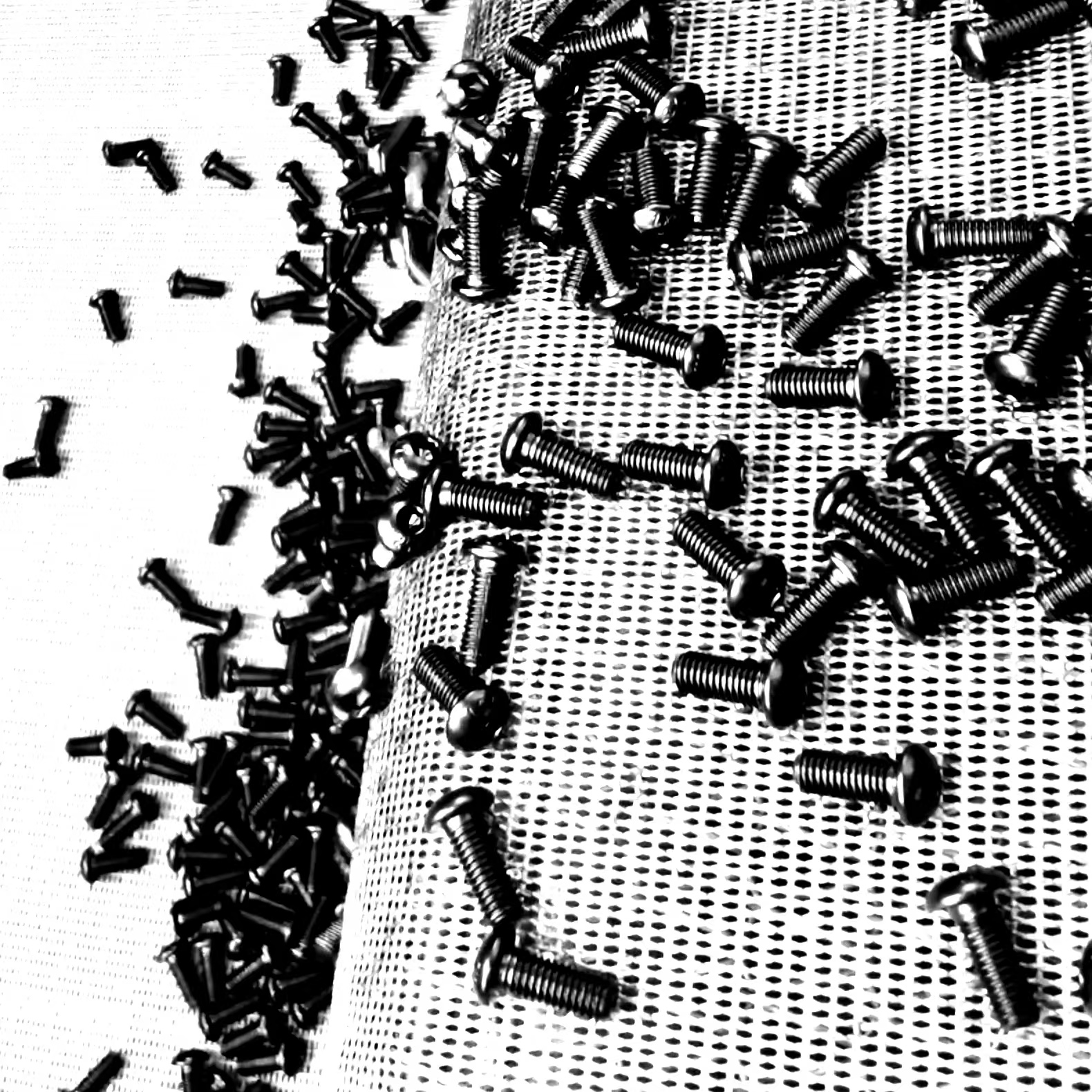

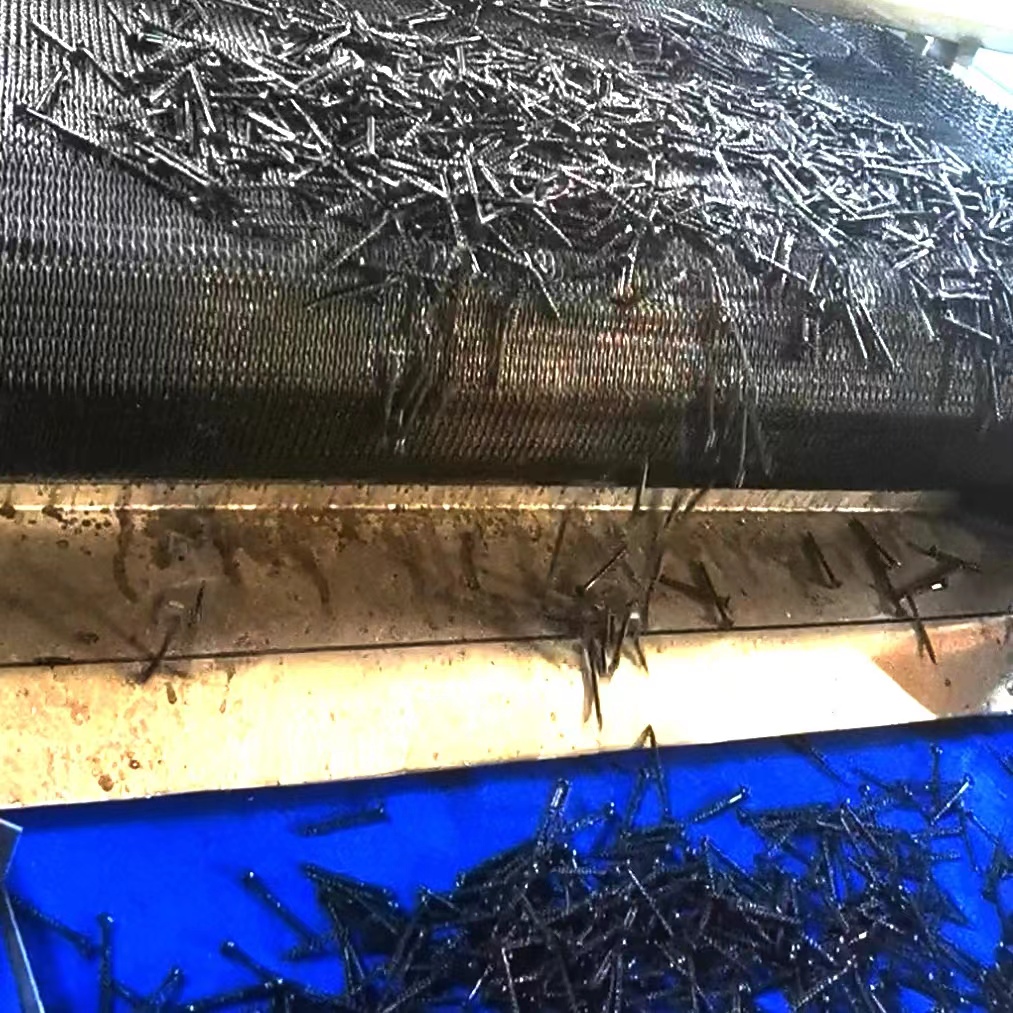

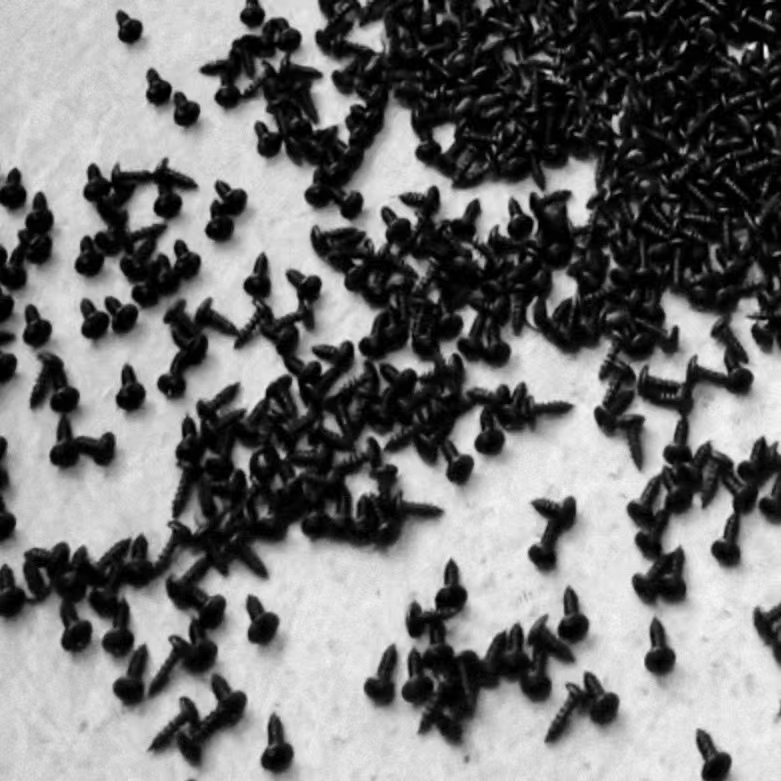

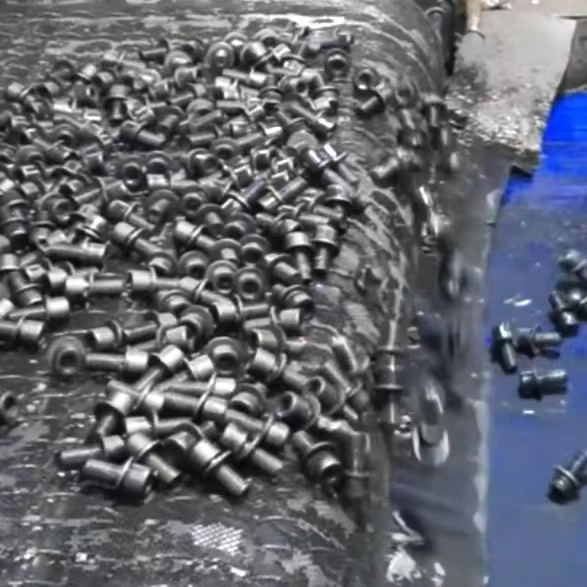

紧固件产品具有产量大、工件小，传统上挂电泳作业方式效率低等特点，现今已多采用履带式滚泳涂装。这种新型电泳涂装作业方式，将紧固件铺于履带上走线电泳，由于紧固件相互叠加或紧靠，常规的传统电泳漆，湿漆膜往往较粘较软，导致紧固件电泳后易粘连，转带滚落时漆膜又容易刮擦掉或碰伤。飞扬紧固件电泳漆FY-3004专为满足此作业方式而开发，并成功获得市场的应用认可。
产品特点：一低两高
一低：湿漆膜粘度低，紧固件相互不易粘连。
两高：湿漆膜硬度高，干膜硬度高。
紧固件电泳漆FY-3004无论湿漆膜还是干漆膜，硬度都比较高，耐刮碰性能好！在烘烤前、烘烤后，转履带或包装时，紧固件的滚落不容易碰伤漆膜！
二、原漆质量指标：
|
项 目 |
质 量 指 标 |
检 测 方 法 |
|
|
色 浆 |
乳 液 |
||
|
外 观 |
黑色均一粘稠体 |
淡黄色 |
目 测 |
|
固体份（%） |
41±2 |
35±2 |
GB/T 6751 |
|
细度（μm） |
＜15 |
＜15 |
GB/T 1724 |
|
PH 值 |
5.4±0.3 |
6.4±0.3 |
PH计 |
|
电导率（μs/cm） |
1400±300 |
1100±300 |
HG/T 3335-77 |
|
贮存稳定性 |
0~30℃贮存期6个月 |
GB/T 6753.3 |
|
二、槽液的配制：FY-30041色浆：FY-30042乳液：去离子水=1:2~3:5~8（重量比），在29±3℃条件下，循环搅拌熟化72小时后使用。
四、槽液技术指标：
|
项 目 |
技 术 指 标 |
|
固体份（%） |
10~15 |
|
PH 值 |
5.6~6.0 |
|
电导率（μs/cm） |
1000~1500 |
|
MEQ 值 |
30±4 |
|
溶剂含量（%） |
0.5~2.0 |
|
泳透力（%） |
＞80 |
|
灰 份（%） |
8~12 |
|
L 效 果 |
水平面与垂直面无明显差别 |
|
库仑效率（mg/c） |
＞25 |
|
加热减量（%） |
＜8 |
|
重 溶 性（%） |
＜8 |
|
破裂电压（V） |
＞300 |
|
离子许可浓度（ppm） |
Na+＜25、PO3-4＜100、Fe3+＜100 |
|
槽液稳定性 |
敞口搅拌1个月，各项指标正常 |
五、涂装工艺条件：
|
项 目 |
工 艺 参 数 |
|
涂装电压（V） |
200±50 |
|
涂装时间（min） |
3±1 |
|
槽液温度（℃） |
30±2 |
|
电流密度（A/m2） |
15±5 |
六、漆膜性能：
|
项 目 |
技 术 指 标 |
检测方法 |
|
膜厚（μm） |
10~20 |
GB/1764-79 |
|
外 观 |
平整光滑无异样 |
目 测 |
|
光泽（%） |
40~80 |
GB/T 9754-88 |
|
附着力（级）（划格法） |
0 |
GB/T 9286-98 |
|
柔韧性（mm） |
1 |
GB/T 1731-93 |
|
铅 笔 硬 度 |
2~4H |
GB/T 6739 |
|
冲击强度（kg.cm） |
50 |
GB/T 1732 |
|
耐酸性（0.05MH2SO4×240h） |
漆膜无变化 |
GB/T 1763 |
|
耐碱性(0.1MNaOH×240h) |
漆膜无变化 |
GB/T 1763 |
|
耐盐雾性（小时） |
＞1000 (锌镍锰三元锌系磷化板,20±2μm) |
GB/T 1771-91 |
